Анкерный лист V-LOCK: как работает замок в теле бетона

Анкерный лист — это полимерное полотно с выступами на тыльной стороне. Гладкая лицевая поверхность отделяет бетон от воды и агрессивной среды, а выступы удерживают облицовку в конструкции. Для обычных сточных вод и подземных сооружений чаще применяют ПНД/ПЭВП (HDPE), для повышенных температур и отдельных химических сред — полипропилен или специальные термопласты.

Главное здесь не название листа, а механика узла. Полиэтилен не приклеивается к бетону сам по себе. Замок появляется только тогда, когда свежая бетонная смесь полностью обтекает анкер и твердеет за его расширенной частью.

Из чего состоит анкерный лист

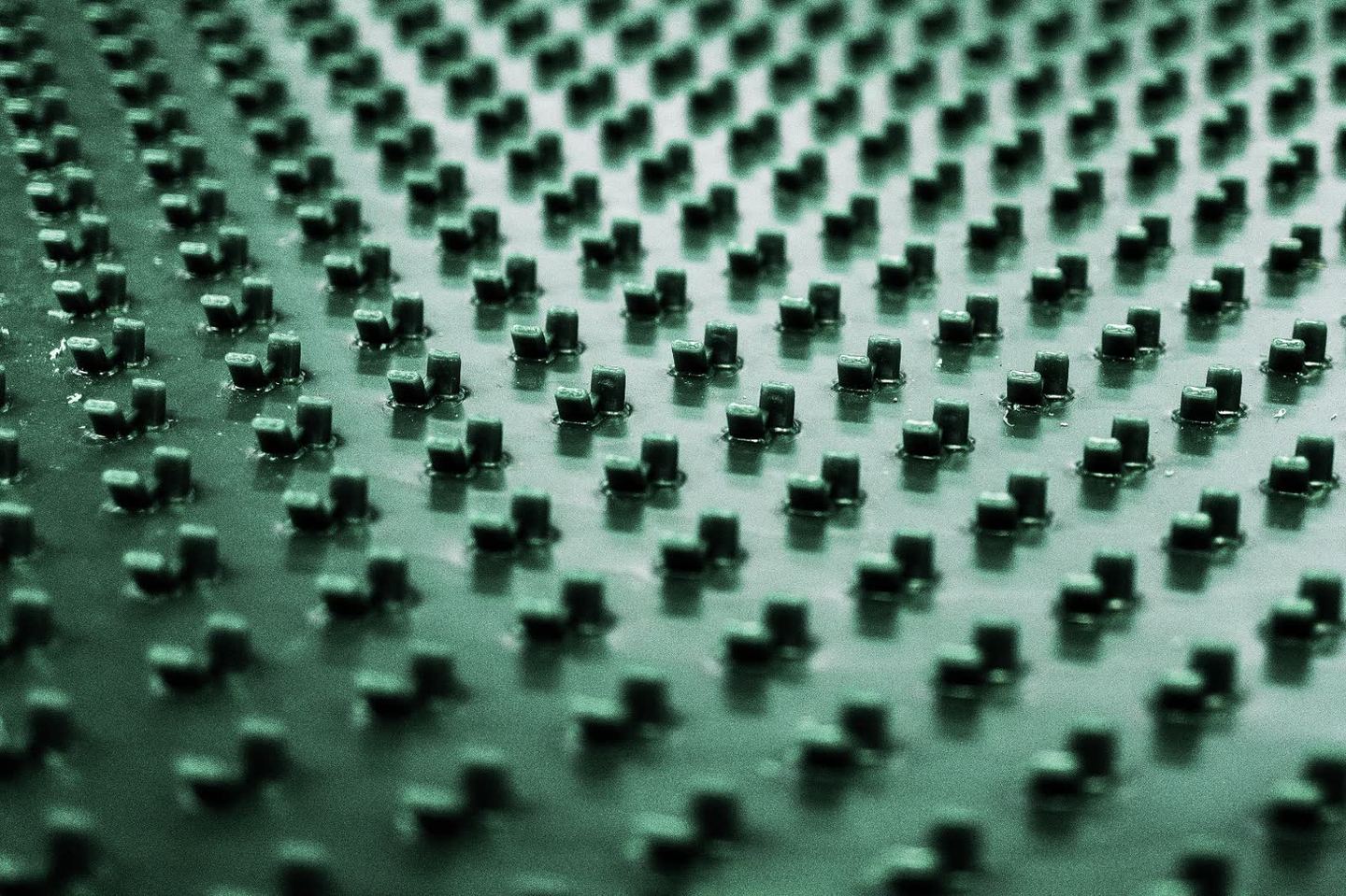

Полотно и анкеры обычно экструдируют как одно целое. Это важно: между листом и выступом нет отдельного клеевого шва. У AGRU V-образные анкеры прямо описаны как интегрально сформированные в процессе экструзии; стандартная высота составляет 13 мм, для отдельного варианта — 19 мм AGRU Sure-Grip. У GSE Studliner на квадратный метр приходится более 1200 небольших интегральных выступов, а толщина полотна находится в диапазоне 2,0–5,0 мм (Solmax).

На рынке встречаются несколько геометрий:

• V-образная, или «ласточкин хвост». Полки расходятся от узкой шейки и образуют поднутрение.
• T-образная. Поперечная полка работает как головка закладного анкера.
• Шляпочная или грибовидная. Бетон удерживает расширенную головку.
• Коническая. Выступ расширяется по высоте и не даёт листу выйти без деформации анкера или разрушения бетона.

Конические анкеры производитель BEKAPLAST описывает как средство создания постоянной механической связи и ограничения разницы температурных деформаций пластика и бетона (Steuler). Различаются формы, но принцип один: усилие отрыва воспринимают опорные грани расширения. Трение вдоль гладкой ножки — вторично.

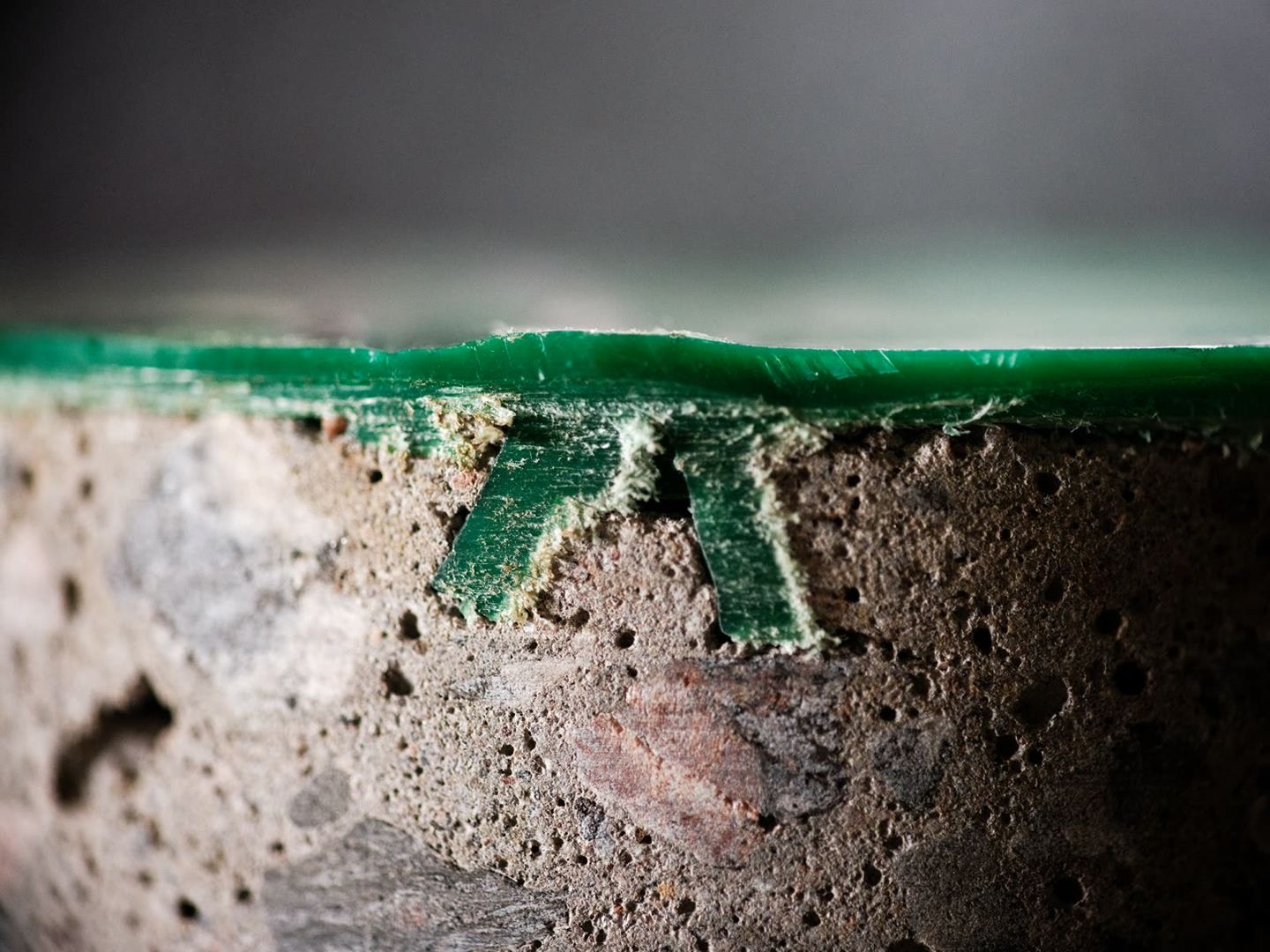

Как бетон запирает V-образный анкер

При изготовлении стены или сборного элемента лист ставят в опалубку гладкой стороной к щиту, анкерами внутрь будущего железобетона. Затем монтируют арматуру и укладывают смесь. Бетон проходит между выступами и заполняет пространство за V-образными полками.

После твердения при отрыве листа анкер не может просто выскользнуть по прямой. Расширенная часть упирается в цементный камень. Чтобы лист отделился, должен произойти один из вариантов: срез или растяжение самого полимерного выступа, местное выкалывание бетона либо совместная деформация обоих материалов. Поэтому правильнее говорить не об «адгезии полиэтилена», а о сопротивлении механического анкерного соединения вырыву.

Укладка смеси решает не меньше, чем паспорт листа. Руководство GSE Studliner требует вибрировать бетон для его распределения и полного замоноличивания анкеров, но одновременно предписывает не повреждать полотно и выступы вибратором (Solmax, инструкция по монтажу). Если под полкой остаётся воздушная каверна, конкретный анкер почти не работает, а нагрузка переходит на соседние.

Какие цифры действительно полезны

Одинакового «стандартного V-LOCK» не существует. В открытых документах встречаются заметно разные системы:

• Sure-Grip выпускается толщиной 2–12 мм, Ultra Grip — 2–5 мм; для Ultra Grip указаны 420 анкеров на 1 м² и сопротивление отрыву до 820 кН/м² для PE 80 при 20 °C (AGRU);
• российский ПНД-лист имеет толщину 3–6 мм, 420 V-образных анкеров на 1 м² и высоту анкера 13 мм (техническая карточка);
• у другого V-образного листа указаны толщина 2–6 мм, высота анкера 14,5±1,0 мм, ширина 22±1,0 мм и «сцепление с бетоном» не менее 40 т/м², то есть примерно 392 кН/м² (технические параметры);
• AKS CPL имеет 1230 анкеров на 1 м² номинальной длиной 12 мм при толщине полотна 1,5–5,0 мм (AKS).

Сравнивать только числа нельзя. Для расчёта нужны метод испытания, класс и возраст бетона, температура, направление нагрузки и характер разрушения. Если эти данные не приведены, показатель годится для предварительного подбора, но не заменяет протокол испытаний конкретной системы.

Усадка бетона и температурное расширение листа

Бетон при твердении и высыхании усаживается, а термопласт меняет размер при нагреве значительно сильнее минерального основания. Для HDPE в паспорте AKS указан коэффициент линейного расширения 1,1–1,4×10⁻⁴ 1/°C (AKS). Для полосы длиной 10 м и перепада 30 °C свободное изменение длины составляет примерно 33–42 мм.

На площадке это видно сразу: чёрный лист, оставленный на солнце, становится мягче и даёт волну. Если закрепить его в таком состоянии и залить бетон, после охлаждения между анкерами останутся напряжения и складки. Поэтому лист хранят в тени, не натягивают «струной», предусматривают допустимое перемещение временных креплений и бетонируют в прохладное время. В инструкции Solmax прямо рекомендована заливка ранним утром, в сумерках или ночью, когда полотно термически сжато (Solmax).

Новое бетонирование и ремонт старого бетона — разные технологии

Настоящий анкерный замок получают при заводском изготовлении ЖБИ или монолитном бетонировании. Лист связан со свежим бетоном по всей площади, а швы между полотнищами после сварки образуют сплошной барьер.

На существующей стене просто приложить лист анкерами к бетону недостаточно. За выступами нет материала, который мог бы затвердеть и создать поднутрение. Здесь нужна другая схема:

1. механически закрепить полотно и герметизировать каждую точку крепления;
2. установить лист с зазором и заинъектировать за него совместимый текучий состав;
3. смонтировать готовую сварную вставку с расчётом на всплытие и внешнее давление.

У этих решений иные пути передачи нагрузки. Их нельзя выдавать за заводское замоноличивание анкерного листа.

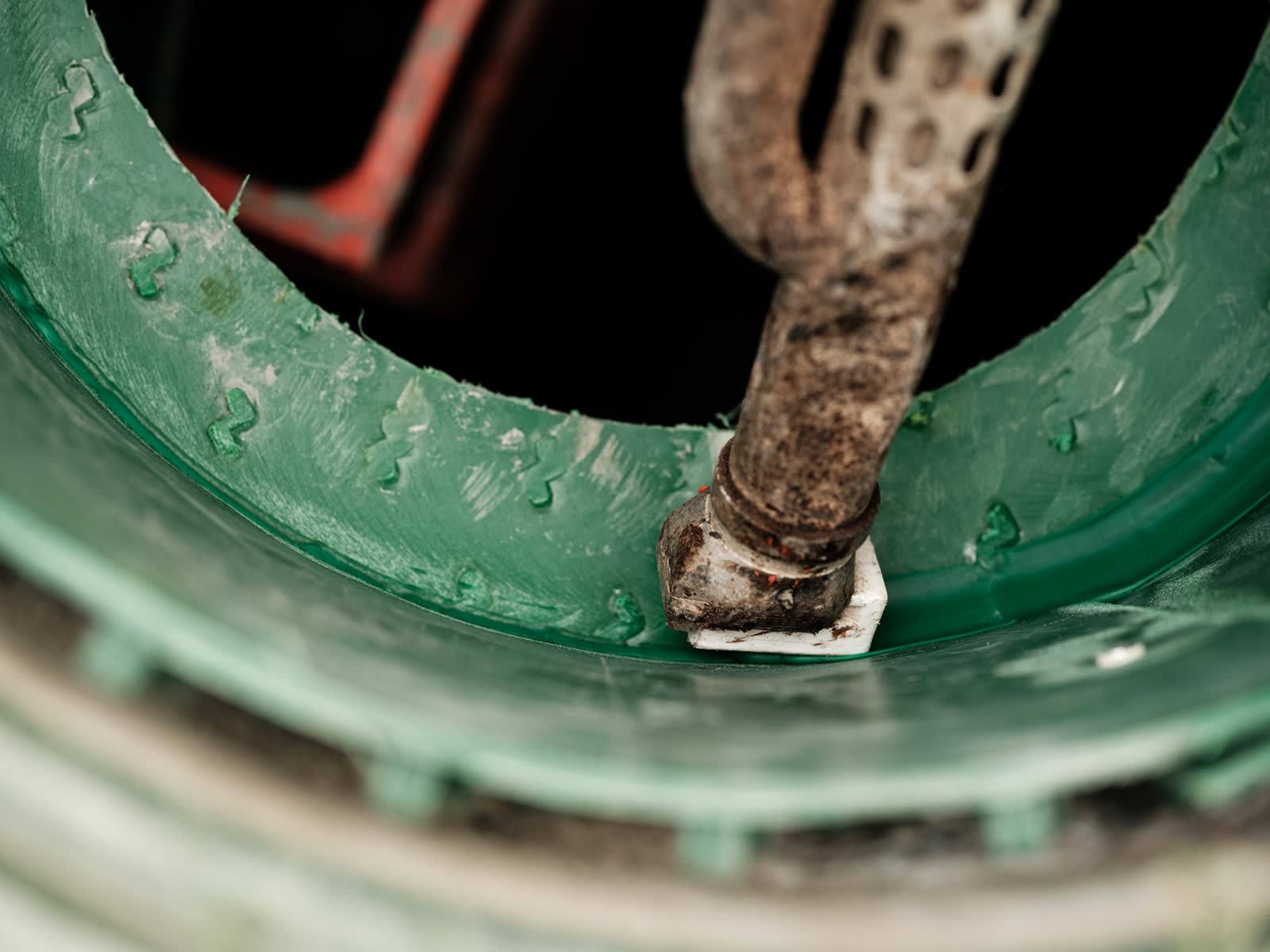

Как сваривают швы

Короткие стыки, углы, проходки и ремонтные заплаты обычно свариваем ручным экструдером.

Перед сваркой убирают окисленный слой, грязь и влагу. Пруток должен быть совместим с листом. Проходку трубы закрывают формованным полимерным элементом и проваривают по всему контуру. Герметик можно использовать как дополнительный материал, но не как замену сварному и механическому узлу.

Дефекты, которые встречаются на объектах

Самый неприятный дефект — недобетонирование под анкерами. Снаружи лист может выглядеть нормально, но при простукивании слышна пустота. Причины: слишком жёсткая смесь, быстрая заливка, плохое вибрирование или плотная арматура, мешающая потоку.

Где анкерная футеровка даёт наибольший эффект

Систему применяют в КНС, приёмных и канализационных камерах, резервуарах, септиках, силосах, химических ёмкостях и колодцах аварийного пролива нефтепродуктов. Выбор полимера всегда проверяют по составу среды и температуре: одной надписи «ПНД» недостаточно.

В канализационных сооружениях сероводород во влажной газовой зоне может биологически превращаться в серную кислоту, которая разрушает цементный камень (EPA). В других сооружениях бетон страдает от кислот, сульфатов, выщелачивания и циклов намокания. Полимерный барьер отделяет бетон от среды, а сварные швы обеспечивают водонепроницаемость.

Заявление о ресурсе более 50 лет встречается для конкретной системы из PE 80 толщиной от 4 мм при 20 °C (AGRU). Это не универсальная гарантия: срок службы определяют химия, температура, давление, качество швов, проходок и монтажа.

Чем анкерный лист отличается от покрытий и вкладышей

Полимерцементные составы проще наносить на влажное основание, но они хуже перекрывают деформации. Эпоксидные и наливные покрытия дают бесшовную поверхность, однако требовательны к влажности, подготовке и трещинам бетона. Мембрана без анкеров нуждается в самостоятельной системе крепления и заделке краёв. Готовая полимерная вставка удобна при ремонте, но уменьшает сечение и должна быть рассчитана на всплытие.

Анкерный лист особенно рационален в новом ЖБИ: механическая связь формируется одновременно с бетонированием, а локальный дефект можно ремонтировать сварной заплатой. На старом сооружении стоимость и надёжность сильнее зависят от подготовки, креплений, инъекции и сложных примыканий.

Что указывать в проекте и приёмке

В РФ общую защиту конструкций от коррозии задаёт СП 28.13330.2017; документ допускает листовые защитные покрытия, но не содержит расчётной методики конкретного V-анкера (СП 28.13330.2017). Экструзионную сварку листов регулирует ГОСТ Р 56155-2014, а геометрию основных сварных соединений полиэтилена и полипропилена — ГОСТ 16310-80 (Росстандарт, ГОСТ 16310-80).

V-LOCK — марка или описание профиля

В открытых технических материалах V-LOCK используют разные независимые поставщики: как название технологии V-образной анкеровки, как тип листа и как обозначение рядом с T-Rib (ТехПолимер, Datpolymer, Pacific Polymer). Подтверждения, что это единая торговая марка одного изготовителя для всех таких систем, не найдено.

Поэтому технически честная формулировка — «анкерный лист с V-образным профилем, часто называемый V-LOCK». Характеристики нужно брать из паспорта конкретного материала. Правовой статус обозначения при необходимости проверяют отдельно по стране, классу товаров и правообладателю.
