Объект и исходная проблема
Объект — участок в садоводстве «Красногорское» под Красным Селом, Ленинградская область. На участке смонтирована автономная канализация «ТВЕРЬ». Само оборудование работало, претензий к станции у заказчика не было.

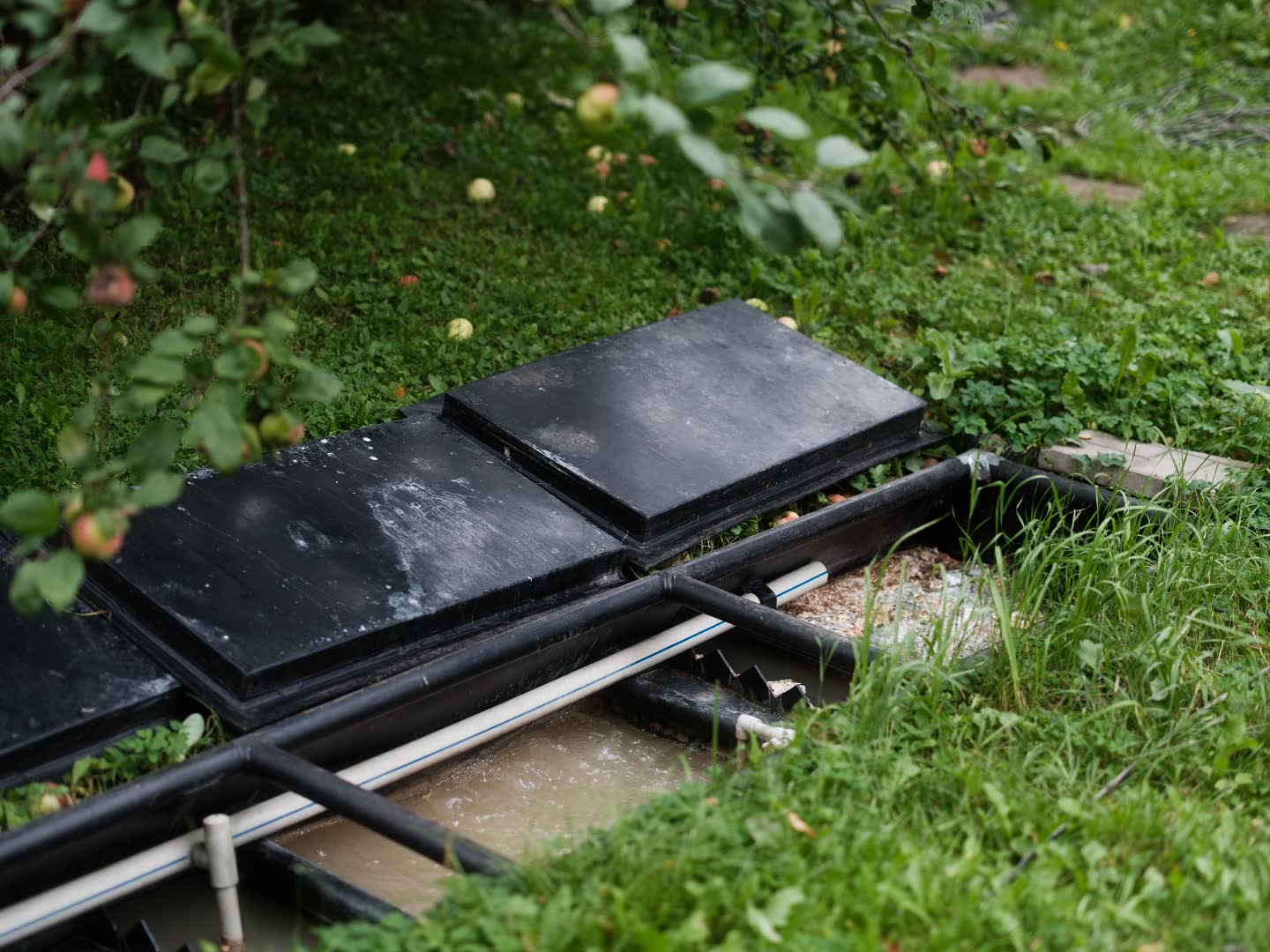

Проблема была сезонной и повторяемой. В паводок и во время таяния снега вода на участке поднималась выше верхнего контура станции и заходила внутрь через горловину. Приток чистой воды разбавлял стоки и переполнял секции — станция переставала работать в штатном режиме до тех пор, пока уровень на участке не спадал.
Важно, что путь поступления воды был не скрытым дефектом корпуса, а простым и очевидным: верхний контур горловины оказался ниже уровня, которого достигала вода. Значит, лечить надо было именно геометрию, а не искать течь.

Задача заказчика
Формулировка была предельно конкретной: поднять горловину септика на 190 мм, чтобы верхний контур оказался выше уровня, до которого доходили грунтовые и талые воды. Не гидроизолировать корпус, не менять станцию, не поднимать её из грунта — только вывести горловину на другую отметку.
Дополнительные условия вытекали из эксплуатации. Надставка не должна перекрывать проёмы: доступ к секциям нужен для обслуживания и откачки. Штатные крышки должны ложиться на новый контур. Материал — тот же полиэтилен, из которого сделан корпус станции, чтобы соединение было сварным, а не собранным на герметике и крепеже.
Именно последнее условие определяет технологию. Полиэтилен не клеится: соединение с корпусом и между собой листовые детали держат только сварные швы. Поэтому наращивание горловины — это сварочная работа по листу, а не сборка каркаса.
Индивидуальный проект и 3D-модель

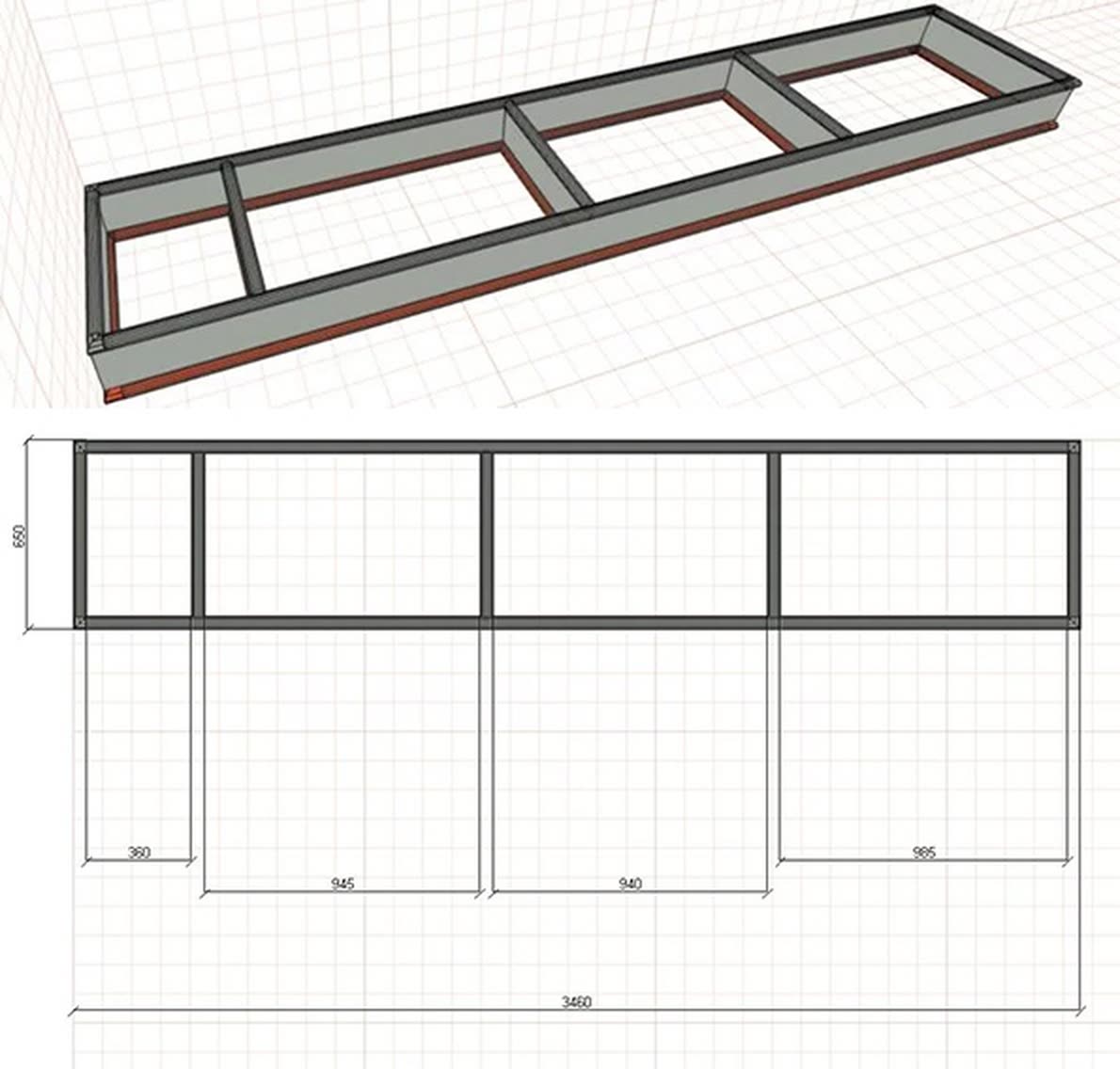

Особенность этого объекта — уровень подготовки со стороны заказчика. До начала работ он сам выполнил 3D-модель надставки и выдал подробное техническое задание с размерами. Такое встречается редко, и это заметно ускоряет работу: форму изделия согласовали до раскроя, а не подбирали на месте.

По модели надставка представляет собой вытянутую прямоугольную раму с тремя внутренними поперечными перемычками. Перемычки повторяют деление верхней части станции, поэтому каждый проём остаётся отдельным и накрывается своей крышкой. Общая длина рамы — 3460 мм, ширина — 650 мм, высота стенки — заданные 190 мм.
Работа по готовой модели снимает главный риск такой переделки — несовпадение контура. Надставка на существующее оборудование не бывает типовой: у станции свои габариты, свой шаг перемычек и свои посадочные места крышек. Ошибка в 10–15 мм по любому из этих размеров означает, что крышка не сядет или проём частично перекроется.
Изготовление надставки

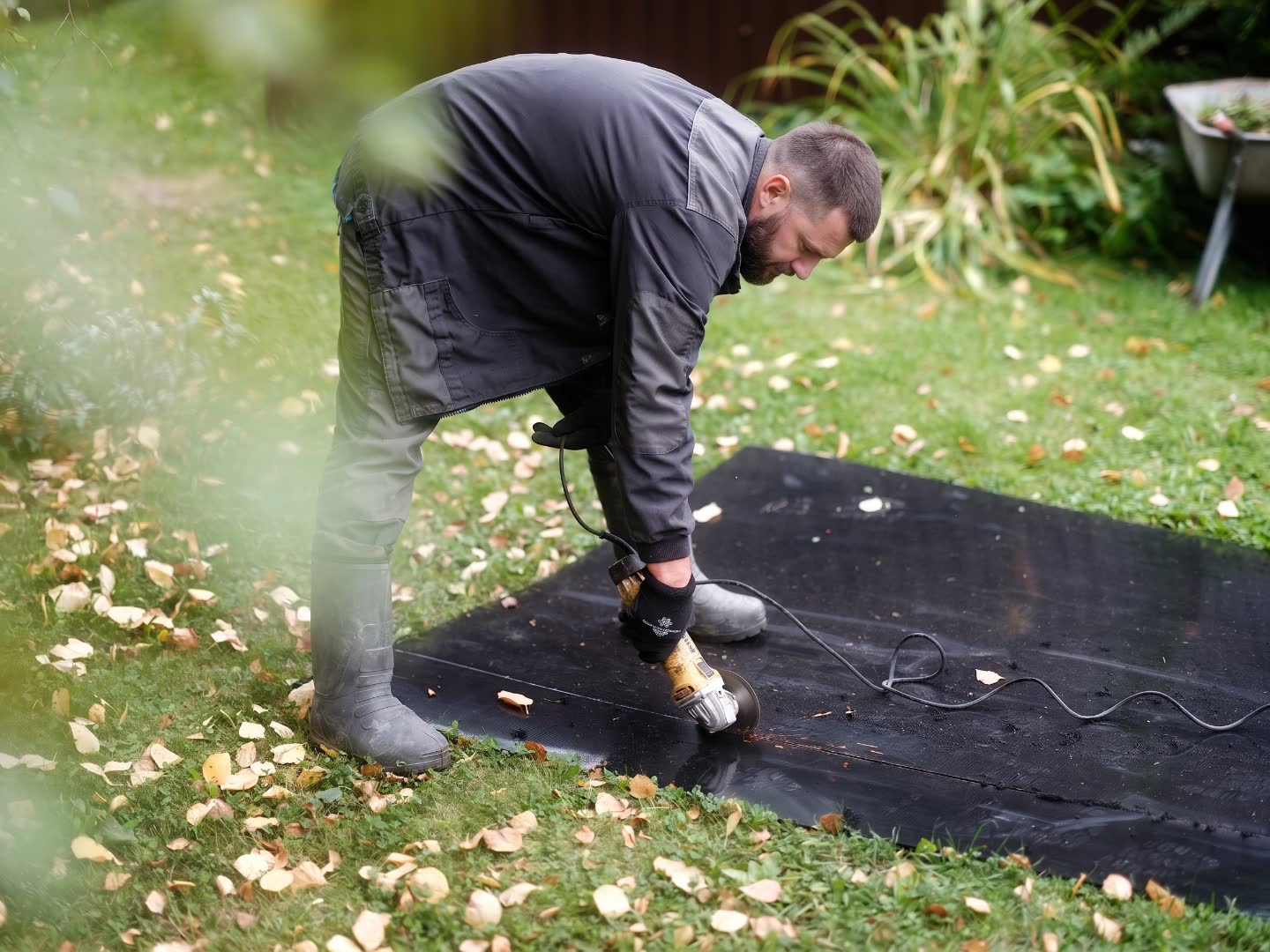

Работы вели прямо на участке. Лист ПНД толщиной 8 мм разметили и раскроили по размерам из модели: отдельно длинные детали наружного контура, отдельно короткие поперечные перемычки. Раскрой выполняли ручным электроинструментом, кромки под сварку готовили после резки.

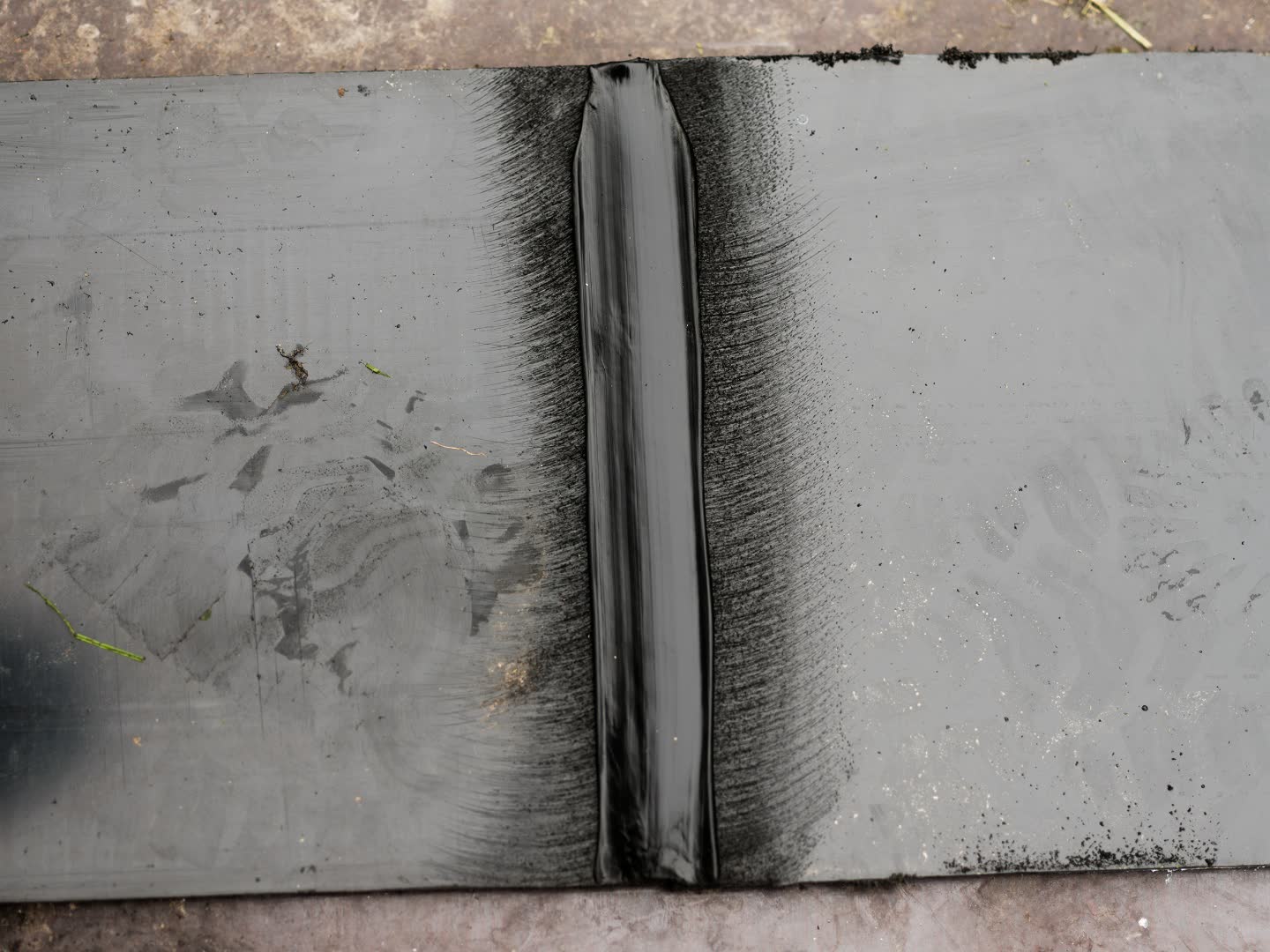

Дальше детали состыковали и соединили сваркой в единую раму. Соединения листа с листом и рамы с корпусом станции выполнены экструзионной сваркой — тем же полиэтиленом, который наплавляется в разделку и после остывания образует с основным материалом одно целое.

Отдельно отметим, что по фотографии шва нельзя судить о его герметичности: внешний вид валика говорит о качестве укладки, но не заменяет проверку соединения. Мы приводим снимок как иллюстрацию технологии, а не как результат контроля.
Установка на станцию

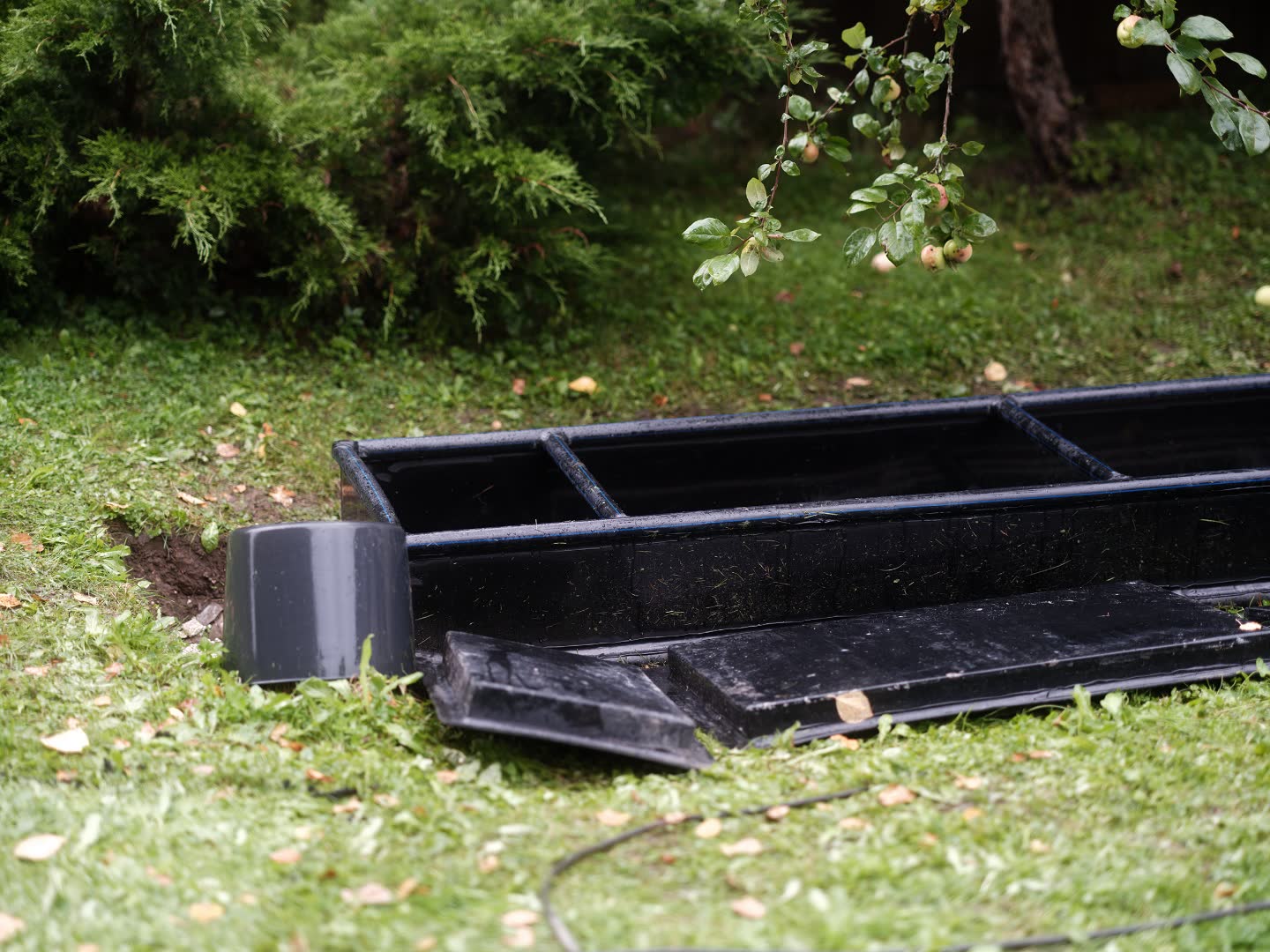

Готовую раму установили на существующую верхнюю часть станции и приварили по контуру. На фотографии после монтажа видны поднятый наружный борт, внутренние перемычки и четыре открытых проёма; снятые крышки лежат рядом на грунте и после завершения работ возвращаются на место.

Последовательность на объекте выглядела так:
- проверка фактических размеров верхней части станции и сверка с моделью заказчика;
- разметка и раскрой листа ПНД 8 мм на детали контура и перемычек;
- сборка и сварка рамы высотой 190 мм;
- установка рамы на существующую горловину и сварка по примыканию;
- проверка посадки штатных крышек в каждый из четырёх проёмов.
Результат
Верхний контур горловины поднят на требуемые 190 мм. Отметка, на которой вода раньше переливалась внутрь станции, теперь ниже борта надставки, то есть прежний путь поступления грунтовых и талых вод закрыт. Доступ к секциям и посадка крышек сохранены, конструкция выполнена из того же полиэтилена и соединена сварными швами.
Задача, поставленная заказчиком, решена в заявленном виде: не «уменьшили подтопление», а вывели горловину выше наблюдавшегося уровня воды. Именно этот параметр связывает проектное решение с исходной эксплуатационной проблемой и позволяет оценить работу по её назначению.
Что здесь важно для похожих объектов
Случай типовой по сути и нетиповой по исполнению. Низкая горловина — распространённая причина сезонных отказов автономной канализации, а вот геометрия надставки каждый раз своя. Несколько выводов, которые переносятся на другие объекты:
- Сначала определите путь воды. Если вода заходит через верх, гидроизоляция корпуса и замена станции ничего не изменят. Наращивание горловины лечит именно эту причину.
- Высота задаётся по факту, а не по каталогу. Отметку берут от уровня, которого вода реально достигала в паводок, с запасом. Здесь заказчик определил 190 мм по своим наблюдениям.
- Материал надставки должен совпадать с корпусом. Полиэтилен к полиэтилену варится и работает как одно целое; сборка на герметике на этой отметке живёт до первой зимы.
- Проёмы и посадка крышек — часть задания. Надставка, перекрывающая доступ к секциям, создаёт новую проблему вместо решённой.
- Точные исходные данные экономят время. Готовая модель и размеры позволили выполнить раскрой сразу по проекту.
Отдельно про справочную часть. Производитель станций «ТВЕРЬ» — компания, разрабатывающая и выпускающая системы автономной канализации (раздел «О нас»). В официальных материалах по модельному ряду поверхностные и грунтовые воды упоминаются как фактор, который нужно учитывать при эксплуатации: для одной из моделей серии Classic запрещена откачка при высоком уровне поверхностных вод в период таяния снега и проливных дождей, а также предупреждается о риске всплытия и деформации корпуса при одновременном опорожнении нескольких секций под действием грунтовых вод (карточка модели на сайте производителя).
На той же странице упоминается применение наращённых горловин, но в другом контексте — когда подводящий патрубок расположен глубже штатной отметки (карточка модели «ТВЕРЬ Classic 0,8»). Прямого указания производителя о поступлении грунтовых или талых вод именно через низкий верхний контур мы в доступных официальных материалах не нашли, поэтому не выдаём такую формулировку за позицию изготовителя: причина, задача и результат на этом объекте описаны по фактическим данным заказчика и по выполненной работе.
