Что на самом деле спрашивает проектировщик
Запрос «можно ли футеровать железобетон полимерным листом» на практике состоит из нескольких разных вопросов. Проектировщику нужно отделить допустимость класса решения от подтверждения конкретной системы: остаётся ли железобетон несущей конструкцией, какую среду надо изолировать, как лист закреплён, чем обеспечена герметичность швов, какие документы подтверждают материал и как объект будет принят. В ответе недостаточно назвать марку полимера или показать фотографию готового колодца.
Нормативно корректная конструкция выглядит так: железобетон сохраняет несущую функцию, а сварная анкерная оболочка ПНД или ПП является системой вторичной антикоррозионной и гидроизоляционной защиты. СП 28 относит к вторичной защите поверхности бетона и железобетона оклеечную изоляцию из листовых и плёночных материалов, а также футеровочные покрытия на минеральных и полимерных вяжущих. Это даёт основание описывать листовую оболочку как защитную систему, а не как замену расчёту железобетона (СП 28.13330.2017, п. 5.1.2).
Дальше решение нужно собрать по уровням доказательств. Прямые положения СП отвечают на вопрос о допустимости футеровки и об обязательной защите в части канализационных сооружений. ТУ или СТО изготовителя фиксируют конкретный лист и пруток. Расчёт и протоколы испытаний подтверждают анкеровку, нагрузку и химическую стойкость. ГОСТ Р 56155-2014 задаёт правила экструзионной сварки листов, а СП 129.13330.2019 даёт рамку испытаний ёмкостей и актов приёмки (ГОСТ Р 56155-2014; СП 129.13330.2019, раздел 10.3).
Где футеровка разрешена прямым текстом
Самая прямая норма для канализационного колодца находится в СП 32.13330.2018: на самотечных канализационных сетях разрешены смотровые колодцы из железобетона, полимерных и стеклокомпозитных материалов либо из железобетона с футеровочным, полимерным или стеклокомпозитным покрытием. В том же пункте сохраняется расчёт стен, днища, перекрытий, всплытия и оснований, поэтому оболочка не отменяет конструктивный расчёт чаши (СП 32.13330.2018, п. 6.3.1).
Для расчётного уровня грунтовых вод выше дна колодца формулировка ещё конкретнее: СП 32 предписывает железобетонные колодцы с футеровочным полимерным покрытием с фальцевым соединением и дальнейшей сваркой либо полимерные и стеклокомпозитные колодцы со штатными герметичными присоединениями. Это прямое нормативное основание для решения с футеровкой и сваркой, но оно не задаёт форму анкерного замка, толщину листа и узлы проходок (СП 32.13330.2018, п. 6.3.8).
Для агрессивной газообразной внутренней среды канализации СП 28 требует защищать трубопроводы, колодцы и камеры химически стойкими нецементными силикатными, полимерными и другими материалами и допускает железобетонные трубы с внутренней полимерной футеровкой. Эффективность защитных покрытий канализационных сооружений должна быть подтверждена натурными испытаниями; это принципиально важнее общей ссылки на «химстойкий пластик» (СП 28.13330.2017, п. 5.6.17).
Карта применимых нормативов
| Документ | Что регламентирует | Ключевые пункты | Как применяется в решении по футеровке |
|---|---|---|---|
| СП 28.13330.2017 | вторичная защита бетона и железобетона | пп. 5.1.2, 5.6.1–5.6.10, 5.6.17; таблицы Б.1, Б.2, В.7, Ц.9 | описывает класс вторичной защиты, среду, основание, показатели системы и натурное подтверждение для канализации |
| СП 32.13330.2018 | наружные канализационные сети, колодцы и камеры | пп. 6.1.7, 6.3.1, 6.3.4, 6.3.8 | прямо допускает железобетон с футеровочным полимерным покрытием и задаёт требования к конструкции колодца |
| СП 31.13330.2021 | водопроводные сооружения и резервуары | пп. 4.4, 4.13, 11.20, 12.2, 12.15 | задаёт срок объекта, безопасность материалов, требования к качеству воды и герметизации люков |
| СП 129.13330.2019 | монтаж и приёмка наружных сетей и сооружений | пп. 10.3.1–10.3.5, 10.3.9, 10.3.12–10.3.14; приложение Е | используется для гидравлических испытаний, питьевых резервуаров и оформления актов |
| ГОСТ Р 56155-2014 | экструзионная сварка труб, деталей трубопроводов и листов | пп. 7.5, 8.8–8.11, 11.1, 11.3–11.5; таблица 3; приложение А | задаёт квалификацию сварщиков, протокол режимов и виды контроля сварных соединений |
| ГОСТ 27751-2014 | надёжность строительных конструкций и оснований | пп. 2.1.12–2.1.13, 4.1–4.2; таблица 1 | разделяет расчётный и полный срок службы, требует учитывать среду и деградацию |
| СП 273.1325800.2016 | восстановление трубопроводов гибкими полимерными рукавами | пп. 4.3–4.4, 5.2–5.3, 10.1–10.7, 11.1.1–11.1.3, 11.6.3, 12.1–12.6 | даёт только аналогию по обследованию, квалификации и доказательствам качества, не прямую норму для листа |
| Решение Комиссии Таможенного союза № 299 | санитарные требования к материалам в контакте с водой | раздел 3 главы II, пп. 1.1, 2.1, 3.3; приложение 3.1, таблица 1 | определяет испытания водной вытяжки и контролируемые показатели для конкретного материала |
| ГОСТ 16337-2022, ГОСТ 16338-85, ГОСТ 26996-86 | полиэтилен и полипропилен как сырьё | карточки и тексты стандартов | подтверждают требования к сырью, но не задают геометрию анкерного листа |
Первый столбец намеренно оставлен без ссылок: ссылки приведены на ключевые пункты и применимые положения документов.
СП 28.13330: вторичная защита и агрессивность среды
СП 28 строит выбор защиты от среды к системе. Пункт 5.6.1 требует назначать защиту по виду и степени агрессивности, а п. 5.6.2 требует зафиксировать в технических условиях требования к поверхности, форме элемента и раскрытию трещин, материалу покрытия и взаимодействию с конструкцией, работе при переменных температурах, периодичности осмотров и восстановлению защиты. Поэтому запись «футеровка ПНД 5 мм» без среды, узлов и регламента эксплуатации не описывает систему защиты (СП 28.13330.2017, пп. 5.6.1–5.6.2).
Пункт 5.6.3 различает мастичные покрытия для жидких сред, оклеечные как непроницаемый подслой и облицовочные покрытия для жидких сред и механической защиты. Анкерный лист в проекте логично квалифицировать как листовую полимерную облицовочную систему вторичной защиты, а не как лакокрасочный материал. Для подземных конструкций, вскрытие и ремонт которых практически исключены, материалы должны обеспечивать защиту на весь период эксплуатации, но это не является автоматической гарантией ресурса конкретного листа (СП 28.13330.2017, пп. 5.6.3–5.6.4).
Пункт 5.6.17 связывает среду, бетон и защиту. При агрессивной газообразной внутренней среде канализации он устанавливает для железобетона минимум B30 и W8, требует химически стойкие нецементные силикатные, полимерные или другие материалы и отдельно требует натурно подтвердить эффективность защитных покрытий. Для колодца, камеры или резервуарного узла это означает: марка бетона, защита и испытания должны быть частью одного решения, а не независимыми строками спецификации (СП 28.13330.2017, п. 5.6.17).
Сероводород: почему среда сильноагрессивная
Фраза «канализационная среда агрессивна по определению» слишком груба для пояснительной записки. Таблица Б.1 СП 28 содержит специальное правило: при наличии в газовой среде сульфида водорода степень агрессивного воздействия среды к бетону принимается как сильная. Это правило относится к наличию H₂S, а не к усреднённой оценке всей канализации (СП 28.13330.2017, таблица Б.1, примечание 5).
Таблица Б.2 делит H₂S на четыре группы концентраций: до 0,01; свыше 0,01 до 5; свыше 5 до 100; свыше 100 мг/м³. Для тионовых бактерий таблица В.7 показывает переход от средней к сильной агрессивности по влажностному режиму и концентрации H₂S, а примечание 2 требует для коллекторов принимать концентрацию по опыту эксплуатации либо рассчитывать по составу стоков и конструкции коллектора (СП 28.13330.2017, таблицы Б.2 и В.7, примечание 2).
Следствие для проекта практическое: в исходных данных нужны назначение сооружения, концентрации или расчётная оценка среды, влажностный режим, температура и режим вентиляции. СП 32 требует стойкости к сточной жидкости и коррозии в верхней части коллектора, а также защиту и меры против образования агрессивной среды, включая вентиляцию и исключение застойных зон. Футеровка не отменяет гидравлическую и вентиляционную проработку (СП 32.13330.2018, п. 6.1.7).
Требования к основанию и к системе покрытия

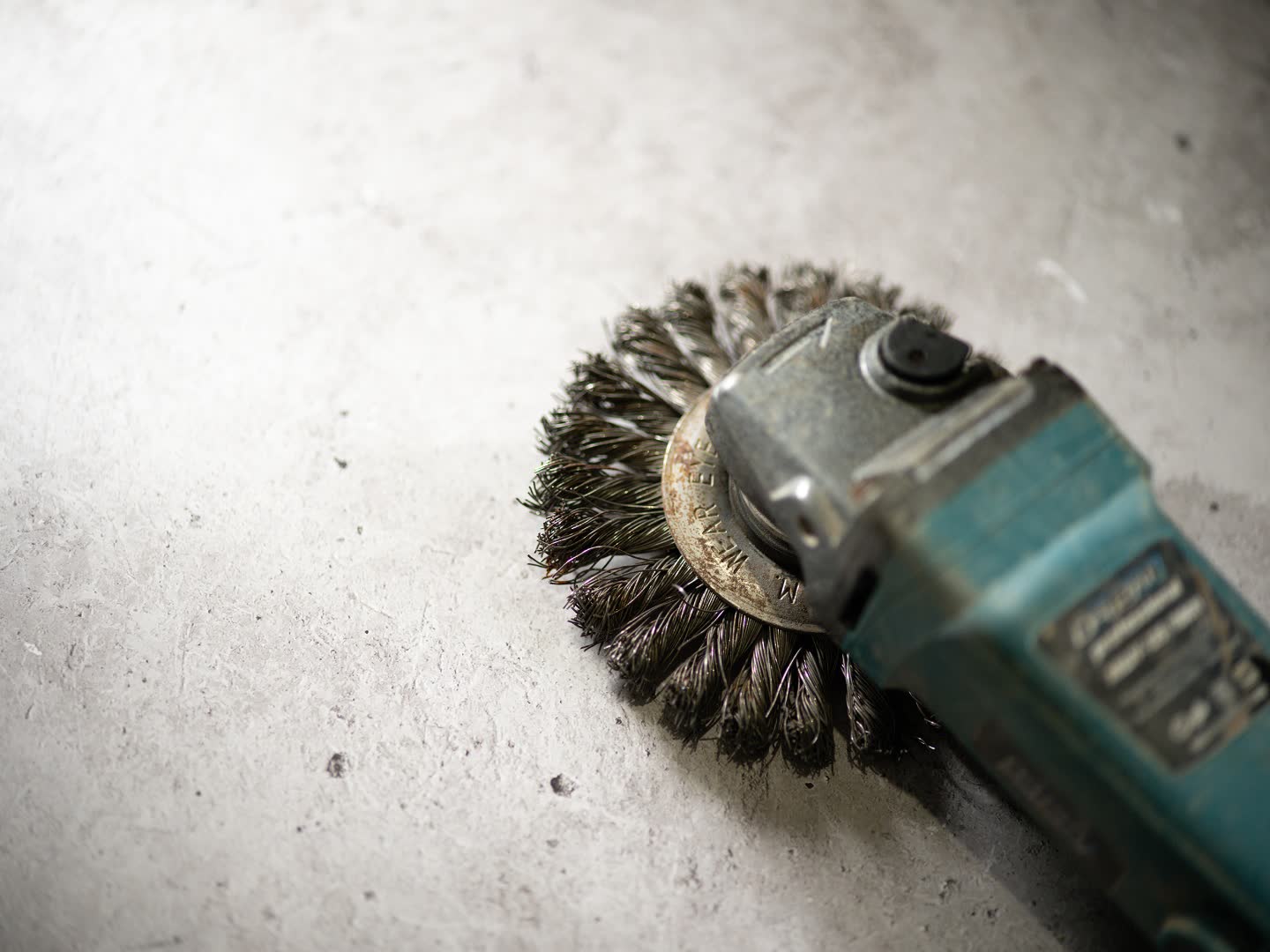

До монтажа нужно оценить шероховатость, прочность поверхностного слоя, щелочность, влажность, дефекты, острые рёбра и загрязнения. Для подготовленной поверхности СП 28 устанавливает минимум 15 МПа по прочности поверхностного слоя бетона на сжатие, а для цементно-песчаного раствора — 8 МПа. При санации старого железобетона это переводится в обследование, удаление непрочного слоя и ремонт основания до устройства защиты (СП 28.13330.2017, пп. 5.6.5–5.6.6).
Пункт 5.6.7 требует выпускать защитные материалы по нормативным документам на конкретный материал, рецептурам и утверждённым технологическим регламентам. Пункт 5.6.9 перечисляет свойства системы: адгезию к бетону, водонепроницаемость, диффузионную проницаемость, морозостойкость, химическую и биологическую стойкость, трещиностойкость и другие. Численные показатели устанавливаются в документации конкретной системы и в проекте (СП 28.13330.2017, пп. 5.6.7, 5.6.9–5.6.10).
Для систем, работающих сцеплением с поверхностью, п. 5.6.10 указывает не менее 1,0 МПа. У анкерного листа усилия передаются прежде всего механическим замком, поэтому это значение нельзя без проверки объявлять нормативом вырыва анкеров. Нужен отдельный протокол испытаний системы «лист–анкер–бетон» на применяемом бетоне и для проектной схемы закрепления (СП 28.13330.2017, п. 5.6.10).
Лист, сырьё и подтверждающие документы
ГОСТ 16337-2022 регулирует полиэтилен высокого давления как материал и заменил ГОСТ 16337-77. ГОСТ 16338-85 задаёт требования к маркам полиэтилена низкого давления, а ГОСТ 26996-86 относится к полипропилену и сополимерам пропилена. Эти документы важны для идентификации сырья, но не являются стандартами на геометрию футеровочного листа с анкерным замком (ГОСТ 16337-2022; ГОСТ 16338-85; ГОСТ 26996-86).
ГОСТ 18599-2001 распространяется на напорные полиэтиленовые трубы, а ГОСТ 32415-2013 — на напорные трубы из термопластов и соединительные части для водоснабжения и отопления. Прямо переносить их требования на лист или футеровку нельзя: они регулируют иной объект и иную геометрию (ГОСТ 18599-2001; ГОСТ 32415-2013).
Наличие действующего национального стандарта, предметом которого является именно футеровочный лист ПНД или ПП с анкерным замком, подтвердить не удалось. Поэтому в проекте следует идентифицировать систему по ТУ изготовителя, паспорту партии, СТО или технологическому регламенту; указать марку сырья, толщину основы, геометрию и шаг анкеров, массу на площадь, отклонения, прочность анкеровки или вырыва, химстойкость, температурный диапазон, требования к прутку и прослеживаемость партии.
Таблица Ц.9 СП 28 действительно называет листовой профилированный полиэтилен толщиной 2,0–3,0 мм, но для покрытий стальных резервуаров для кислот, щелочей и жидких минеральных удобрений. Она может быть материалом-аналогом, но не прямой нормой толщины футеровки железобетонного колодца, КНС или резервуара (СП 28.13330.2017, таблица Ц.9).
Питьевая вода: что должно быть подтверждено испытаниями
СП 31 разрешает резервуары из бетона, стали, стеклокомпозитных и полимерных материалов. Но для запасов питьевой воды запрещены материалы, которые при контакте с водой выделяют исходные мономеры, добавки и продукты деструкции в количествах, нарушающих санитарно-гигиенические требования. Для листовой футеровки это означает проверку конкретной рецептуры листа и сварочного прутка, а не только названия «ПЭ» или «ПП» (СП 31.13330.2021, п. 12.2).
СП 31 также требует надёжности и экологической безопасности труб, оборудования и материалов для воды требуемого качества, выбирать материал по расчётам, агрессивности грунта и воды, долговечности и требованиям к качеству воды, а все люки питьевого резервуара полностью герметизировать (СП 31.13330.2021, пп. 4.13, 11.20, 12.15).
Раздел 3 главы II Единых санитарных требований распространяется на трубы, арматуру, полимерные ёмкости, изоляционные материалы и материалы обработки поверхностей, контактирующих с водой. Он запрещает вредное воздействие, ухудшение органолептических свойств, миграцию выше гигиенических нормативов, биообрастание и опасные продукты трансформации (ЕЭК, раздел 3, пп. 1.1 и 2.1).
Для конструкционных материалов и внутренних покрытий проверяют запах и привкус вытяжки при 20 и 60 °C, пенообразование, цветность, pH и перманганатную окисляемость; для веществ 1–2 классов опасности установлена граница не более половины ПДК, для 3–4 классов — не более ПДК. Приложение 3.1, таблица 1 включает ПЭВД, ПЭНД и ПП и перечисляет мигранты, среди которых формальдегид, метанол, бутанол, изобутанол, ацетальдегид, этилацетат и ацетон (ЕЭК, раздел 3, п. 3.3 и приложение 3.1, таблица 1).
Утверждение «для любого футеровочного листа обязательно СГР» без классификации продукции и кода ТН ВЭД слишком категорично. Единый перечень относит материалы и оборудование хозяйственно-питьевого водоснабжения к санитарному надзору, а материалы и технические средства водоподготовки — к государственной регистрации. Комплект подтверждения выбирают по области применения и классификации изделия: паспорт или ТУ, протокол водной вытяжки, документ о соответствии или экспертное заключение, а при попадании в раздел II — свидетельство о государственной регистрации (Единый перечень к Решению № 299, раздел I, п. 3 и раздел II, п. 9).
Экструзионная сварка и контроль швов по ГОСТ Р 56155-2014
ГОСТ Р 56155-2014 прямо относится к экструзионной сварке труб, деталей трубопроводов и листов. Сварщики должны пройти квалификационные испытания, подтвердить навыки работы с оборудованием, знание материалов и требований стандарта, а на начало работ иметь действующее аттестационное удостоверение (ГОСТ Р 56155-2014, п. 7.5).

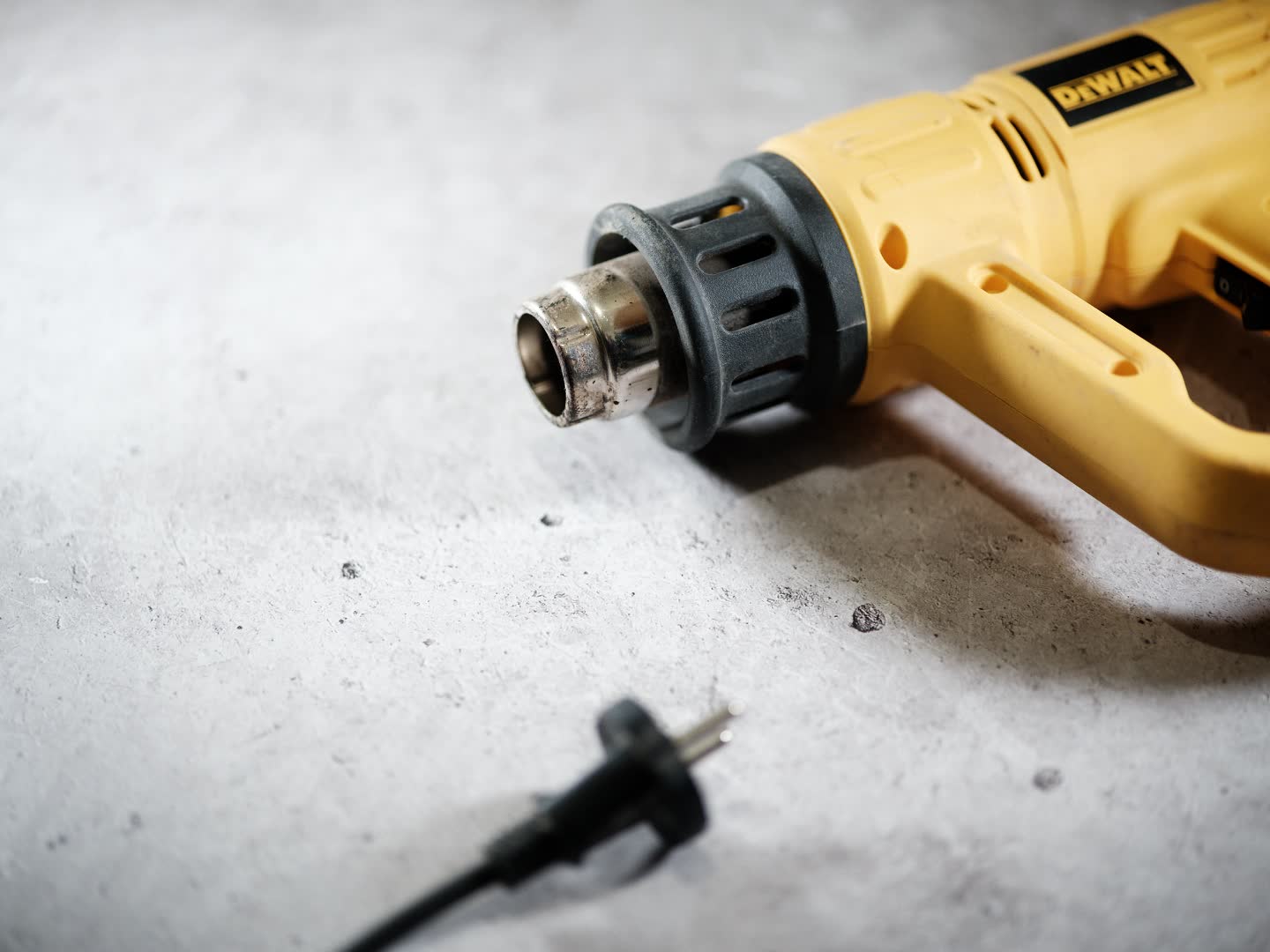

В процессе необходимо контролировать температуру расплава и нагретого газа, а при автономной подаче воздуха — производительность. Результаты измерений отражают в протоколе экструзионной сварки по обязательному приложению А. Это делает параметры шва проверяемой частью исполнительной документации, а не устной характеристикой бригады (ГОСТ Р 56155-2014, пп. 8.8–8.11 и приложение А).
Сварные соединения подлежат неразрушающему и разрушающему контролю по таблице 3. В ней предусмотрены визуальный и измерительный контроль по ГОСТ Р 54792, вакуум-колпак с пенообразующей жидкостью при 0,04–0,06 МПа, электроискровая дефектоскопия, а для трубопроводов гидростатическое давление; для разрушающего контроля названы растяжение и изгиб по ГОСТ Р 55142 (ГОСТ Р 56155-2014, п. 11.1 и таблица 3).
Заказчик вправе установить дополнительные требования для специальных областей. При изменении условий труда, длительном перерыве, изменении технологии или смене материалов требуются контрольные соединения для разрушающего контроля; если материал или параметры не указаны в приложении Б, нужен полный комплекс испытаний по ГОСТ Р 55142 (ГОСТ Р 56155-2014, пп. 11.3–11.5).
Универсальную норму «один образец-свидетель на N метров шва» в ГОСТ Р 56155-2014 подтвердить не удалось. В проекте назначают 100% визуально-измерительный контроль, документирование режимов, контрольные соединения, применимые вакуумные или электроискровые методы и итоговое испытание сооружения; частоту, зоны, приёмочные уровни, напряжение дефектоскопа и правила ремонта фиксируют ППР и картой сварки.
Контроль и приёмка
| Этап | Что проверяется | Метод | Документ-основание | Оформляемый документ |
|---|---|---|---|---|
| Входной контроль | лист, пруток, марка, партия, ТУ и паспорт | сверка документов и маркировки | СП 28, пп. 5.6.7, 5.6.10 | акт входного контроля, паспорта партий |
| Подготовка основания | прочность слоя, влажность, дефекты, ребра и загрязнения | обследование и измерения | СП 28, пп. 5.6.5–5.6.6 | акт освидетельствования основания и скрытых работ |
| Допуск сварщика | квалификация и действующее удостоверение | проверка удостоверения до начала работ | ГОСТ Р 56155-2014, п. 7.5 | реестр допущенных сварщиков |
| Производство сварки | температура расплава, нагретого газа и при автономной подаче воздуха производительность | измерение и запись режимов | ГОСТ Р 56155-2014, пп. 8.8–8.11 | протокол экструзионной сварки по приложению А |
| Контроль швов | форма, дефекты, заполнение, положение деталей и герметичность | визуально-измерительный, вакуумный, электроискровой; разрушающие методы по плану | ГОСТ Р 56155-2014, п. 11.1 и таблица 3 | журнал сварки, протоколы контроля и образцы-свидетели |
| Испытание ёмкости | убыль воды, течи, увлажнение основания | гидравлическое испытание | СП 129.13330.2019, пп. 10.3.1–10.3.5 | акт испытания на герметичность |
| Питьевой объект | герметичность, промывка, дезинфекция и анализы | вакуум и избыточное давление, затем санитарные мероприятия | СП 129.13330.2019, пп. 10.3.9, 10.3.12–10.3.14 | акт по приложению Е и отдельный акт результатов испытания |
Частоту контроля, зоны, приёмочные уровни и правила ремонта назначают проект, ППР и карта сварки в пределах применимых документов.
Испытания на герметичность и приёмка
СП 129.13330.2019 требует испытывать ёмкостное сооружение после набора проектной прочности, очистки и промывки. Гидроизоляцию и обсыпку выполняют после положительного результата, если проектом не обосновано иное. Наполнение проводят в два этапа: на 1 м с выдержкой сутки, затем до проектной отметки с выдержкой не менее трёх суток (СП 129.13330.2019, пп. 10.3.1–10.3.2).
Для обычной ёмкости суточная убыль воды не должна превышать 3 л на 1 м² смоченной поверхности стен и днища; в швах и стенках не допускаются течи, а в основании — увлажнение грунта. Струйная утечка, подтек или увлажнение основания считаются браком даже при допустимой общей убыли. Для ёмкостей агрессивных жидкостей утечка воды не допускается, а испытание проводят до нанесения антикоррозионного покрытия (СП 129.13330.2019, пп. 10.3.3–10.3.5).
Для реконструкции это создаёт последовательность: исходную железобетонную чашу испытывают до футеровки насколько это возможно, готовую оболочку проверяют отдельными методами по проекту, затем проводят общее испытание наливом. СП 32 не задаёт общий численный критерий герметичности любого колодца, поэтому проект должен связать методы для швов с гидравлической приёмкой сооружения (СП 32.13330.2018, п. 6.3.1 и СП 129.13330.2019, пп. 10.3.1–10.3.5).
Для резервуаров питьевой воды применяются пп. 10.3.1–10.3.4 и дополнительно испытание вакуумом и избыточным давлением 0,0008 МПа в течение 30 минут с допустимым снижением не более 0,0002 МПа, если проект не обосновал иное. После этого требуются промывка, дезинфекция, удовлетворительные анализы, акт по приложению Е и отдельный акт результатов испытания с подписями подрядчика, заказчика и эксплуатирующей организации (СП 129.13330.2019, пп. 10.3.9, 10.3.12–10.3.14 и приложение Е).
Срок службы: сооружение и межремонтный ресурс футеровки
ГОСТ 27751 определяет расчётный срок службы как период использования до капитального ремонта или реконструкции при предусмотренном обслуживании, а полный срок службы — до недопустимости или нецелесообразности эксплуатации. При проектировании необходимо учитывать условия эксплуатации, среду, свойства материалов, средства защиты и деградацию (ГОСТ 27751-2014, пп. 2.1.12–2.1.13, 4.1–4.2).
Таблица 1 ГОСТ 27751 даёт ориентир не менее 25 лет для сооружений в сильноагрессивных средах и не менее 50 лет для массовых сооружений в обычных условиях. Эти значения нельзя переносить на конкретную футеровку без подтверждения: отдельно документируют срок несущего железобетона, межремонтный срок покрытия, ресурс сварных швов и доступность ремонта (ГОСТ 27751-2014, таблица 1).
Для водопроводных сооружений СП 31 требует проектировать резервуары и трубопроводы на срок не менее 25 лет, а срок полимерных трубопроводов, колодцев и ёмкостей принимать по СП 399.1325800. Это срок объекта, а не безусловная гарантия конкретной оболочки без осмотров и обслуживания (СП 31.13330.2021, п. 4.4).
СП 273 устанавливает не менее 50 лет для гибких полимерных рукавов, отверждаемых внутри трубопроводов. Эта величина относится к технологии CIPP и не является нормой для анкерного листа в колодце или ёмкости; из СП 273 допустимо брать подход к обследованию, квалификации, документированию и пробам, но не переносить срок и расчётную методику рукава (СП 273.1325800.2016, пп. 5.2–5.3, 10.1–10.7, 11.1.1–11.1.3, 11.6.3, 12.1–12.6).
Чего в нормативах нет и как это закрывают честно
Нормативная база разрешает класс решения и задаёт требования к защите, сварке и приёмке, но не содержит готовой универсальной конструкции анкерного листа для каждого объекта. Отдельно подтвердить не удалось наличие действующего ГОСТ на футеровочный лист ПНД или ПП с анкерным замком, а также унифицированные параметры анкеров, листа, проходок и ресурс конкретной оболочки. Правильная формулировка в записке — «конкретная система обоснована ТУ или СТО, расчётом и испытаниями», а не выдуманная ссылка на отсутствующий пункт.
Пробелы закрывают ТУ изготовителя и паспортом партии, расчётом системы «бетон–анкер–лист», протоколами вырыва или сдвига, химической стойкости и старения, картой сварки, опытным участком, контрольными соединениями, планом контроля и требованиями эксплуатации. Формулировку «по аналогии» нужно прямо показывать в пояснительной записке; она не должна маскироваться под обязательное предписание СП.
Что не регламентировано напрямую
| Аспект | Чего нет в нормативах | Чем закрывается в проекте |
|---|---|---|
| Анкерный лист ПНД/ПП | отдельного действующего ГОСТ на лист с анкерным замком | ТУ изготовителя, паспорт, СТО и технологический регламент |
| Анкеры | унифицированных формы, шага, высоты и плотности | чертёж системы и расчёт |
| Вырыв анкеров | нормативного значения для всех бетонов | протоколы вырыва и сдвига для требуемого класса бетона |
| Толщина листа | универсального минимума для колодца, КНС, резервуара, септика и кессона | расчёт, среда, механические нагрузки и ТУ системы |
| Нагрузки | прямого расчёта листа на давление, всплытие, усадку и температуру | расчёт системы «бетон–анкер–лист» |
| Проходки и швы | единого узла трубы, люка, закладной и деформационного шва | рабочие чертежи и опытный участок |
| Образцы-свидетели | обязательной частоты для экструзионных швов | план контроля и карта сварки |
| Электроискровой контроль | единых параметров для любой толщины и геометрии листа | проектный план, применимость метода и протокол |
| Ресурс | автоматического срока службы 50 лет конкретной футеровки | испытания старения, условия эксплуатации и межремонтный регламент |
| Питьевая вода | допустимости конкретной марки без санитарных испытаний | протокол водной вытяжки и документ для области применения |
| СП 273 | прямого распространения рукавной технологии на листовую футеровку ёмкостей и колодцев | явно обозначенная инженерная аналогия только по подходу к качеству |
| Несущая способность | универсальной возможности восстановить её одной футеровкой | обследование, расчёт, ремонт или усиление до защиты |
Отсутствие прямой унифицированной нормы не заменяют выдуманным номером пункта: проект фиксирует доказательства конкретной системы.
Двенадцать формулировок для пояснительной записки
- «СП 32 прямо допускает железобетонные канализационные колодцы с футеровочным полимерным покрытием; предлагаемое решение находится внутри разрешённого класса конструкций» (СП 32.13330.2018, п. 6.3.1).
- «При уровне грунтовых вод выше дна СП 32 прямо называет футеровочное полимерное покрытие с фальцевым соединением и последующей сваркой» (СП 32.13330.2018, п. 6.3.8).
- «Для H₂S газовая среда по отношению к бетону принимается сильноагрессивной, поэтому отсутствие вторичной защиты требует отдельного обоснования» (СП 28.13330.2017, таблица Б.1, примечание 5).
- «Для агрессивной газовой среды канализации СП 28 требует химически стойкой полимерной или иной нецементной защиты колодцев и камер» (СП 28.13330.2017, п. 5.6.17).
- «Решение сопровождается показателями водонепроницаемости, химстойкости, биостойкости и трещиностойкости, поскольку именно их требует СП 28» (СП 28.13330.2017, пп. 5.6.9–5.6.10).
- «Для труднодоступной подземной конструкции материал выбран на расчётный период эксплуатации и предусмотрен регламент осмотров» (СП 28.13330.2017, пп. 5.6.2 и 5.6.4).
- «Экструзионная сварка листов нормирована ГОСТ Р 56155-2014, поэтому режимы, квалификация и контроль оформляются не произвольно» (ГОСТ Р 56155-2014, пп. 7.5, 8.11 и 11.1).
- «Герметичность швов контролируется предусмотренными ГОСТ методами: вакуумным, электроискровым и визуально-измерительным, с контрольными соединениями» (ГОСТ Р 56155-2014, таблица 3 и п. 11.4).
- «Итоговая приёмка ёмкости выполняется по СП 129 с измеряемым критерием утечки и запретом видимых течей» (СП 129.13330.2019, пп. 10.3.3–10.3.5).
- «Для питьевой воды безопасность подтверждается испытаниями водной вытяжки конкретного листа и прутка, а не только названием полимера» (ЕЭК, п. 3.3 и приложение 3.1).
- «Футеровка не подменяет расчёт несущей чаши: СП 32 сохраняет требования к расчёту стен, днища, перекрытия, всплытия и основания» (СП 32.13330.2018, п. 6.3.1).
- «Заявленный ресурс разделён на срок сооружения и межремонтный срок футеровки, как требует логика ГОСТ 27751 и СП 31» (ГОСТ 27751-2014, пп. 2.1.12–2.1.13; СП 31.13330.2021, п. 4.4).
Типовые возражения проектировщика и ответы
Возражения полезно разбирать не лозунгом, а проверяемым контуром решения. Прямые нормы позволяют применять футеровку в определённых случаях, однако материал, узлы, расчёт и план контроля остаются объектной частью проекта.
- «Футеровки нет в СП»
- Есть прямые нормы: СП 32, пп. 6.3.1 и 6.3.8; СП 28, п. 5.6.17. Конкретная анкерная система требует ТУ, расчёта и испытаний.
- «Нет ГОСТ на лист — применять нельзя»
- Отсутствие отдельного ГОСТ не равно запрету: СП 28, п. 5.6.7 допускает документ на конкретный материал и регламент, а показатели устанавливаются по п. 5.6.10.
- «ПНД всегда химически стоек»
- Недостаточно: нужна совместимость конкретной марки при фактических концентрациях, температуре и времени контакта, включая сварной шов.
- «Анкеры гарантируют герметичность»
- Анкеры обеспечивают механическую связь. Герметичность создают непрерывная оболочка и сварные узлы, проверяемые по ГОСТ Р 56155 и испытаниям по СП 129.
- «Можно принять по визуальному осмотру»
- Нет: ГОСТ Р 56155, п. 11.1 предусматривает разрушающие и неразрушающие методы, а их объём задаётся проектом.
- «Для питьевой воды достаточно паспорта ПЭ»
- Нет: санитарные требования оценивают миграцию из конкретного материала и покрытия, поэтому нужен документ области применения и протокол водной вытяжки.
- «Футеровка восстановит аварийный бетон»
- Футеровка является вторичной защитой и барьером. Несущую способность, трещины, арматуру и основание оценивают обследованием и расчётом; при необходимости сначала ремонт или усиление.
- «Можно обещать 50 лет по СП 273»
- Нельзя: 50 лет в п. 5.3 относятся к гибким отверждаемым рукавам. Для анкерного листа ресурс подтверждается отдельно.
Границы применимости: когда футеровка не решает задачу
Футеровка не заменяет обследование и не возвращает конструктивную работоспособность автоматически. СП 32 при прямом разрешении железобетонного колодца с покрытием сохраняет требования к расчёту стен, днища, перекрытий, всплытия и основания. СП 28 требует назначать защиту по среде и учитывать состояние поверхности, трещины, взаимодействие покрытия с конструкцией и возможность восстановления (СП 32.13330.2018, п. 6.3.1; СП 28.13330.2017, пп. 5.6.1–5.6.6).
- утрачена несущая способность ЖБИ, арматура существенно корродировала, есть прогрессирующие трещины или сдвиг колец;
- продолжаются нерасчётные деформации основания, просадка, всплытие или раскрытие деформационных швов;
- активный напор грунтовых вод не снят, а лист и анкеры не проверены на отрыв или выпучивание;
- температура, химический состав среды, абразив, кавитация или очистка выходят за подтверждённый диапазон листа и шва;
- геометрия не позволяет качественно сварить и проверить замкнутые швы либо нельзя выполнить совместимые проходки, люки и закладные;
- для питьевого применения нет санитарного подтверждения конкретной системы;
- пожарные требования, электростатика или взрывоопасная зона требуют отдельного решения;
- заказчик ожидает, что оболочка остановит внешнюю коррозию арматуры или заменит конструктивное усиление.
В таких случаях выбирают замену элемента, железобетонную обойму, инъектирование, ремонт и усиление с последующей защитой, самостоятельную полимерную ёмкость, рукавную санацию или другую систему. Выбор следует обследованию, расчёту и условиям эксплуатации, а не удобству монтажа (СП 273.1325800.2016, пп. 4.3–4.4 и 5.2).
